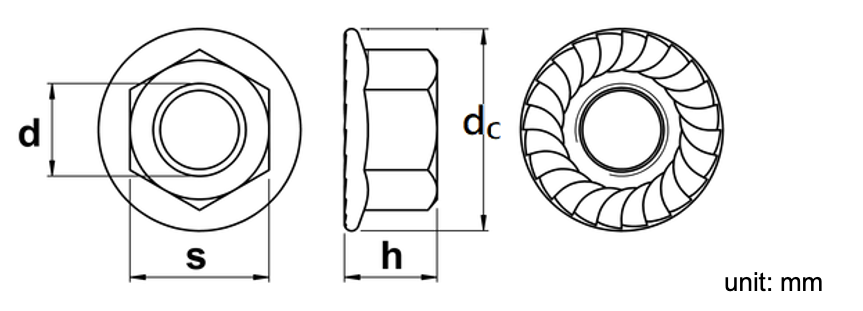

DIN 6923 Serrated Flange Locknuts
|
d |
P |
s |
dc |
h |
|||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
||
|
M3 |
0.5 |
5.35 |
5.50 |
7.60 |
8.00 |
3.55 |
3.85 |
|
M4 |
0.7 |
6.78 |
7.00 |
9.60 |
10.00 |
4.35 |
4.65 |
|
M5 |
0.8 |
7.78 |
8.00 |
10.94 |
11.80 |
4.70 |
5.00 |
|
M6 |
1.0 |
9.78 |
10.00 |
13.34 |
14.20 |
5.70 |
6.00 |
|
M8 |
1.25 |
12.73 |
13.00 |
17.04 |
17.90 |
7.60 |
8.00 |
|
M10 |
1.5 |
14.73 |
15.00 |
20.76 |
21.80 |
9.60 |
10.00 |
|
M12 |
1.75 |
17.73 |
18.00 |
24.96 |
26.00 |
11.60 |
12.00 |
