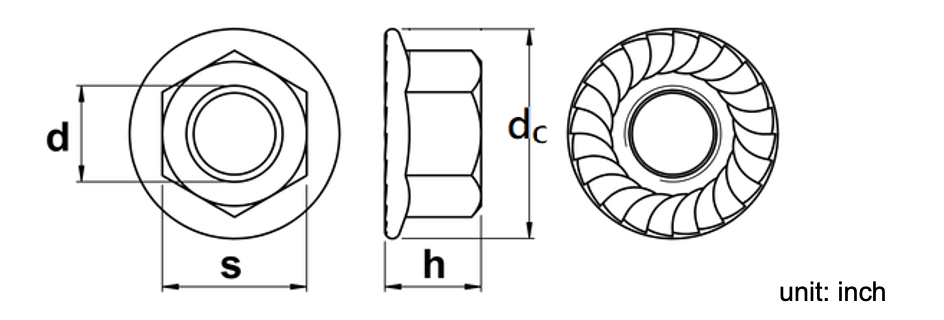

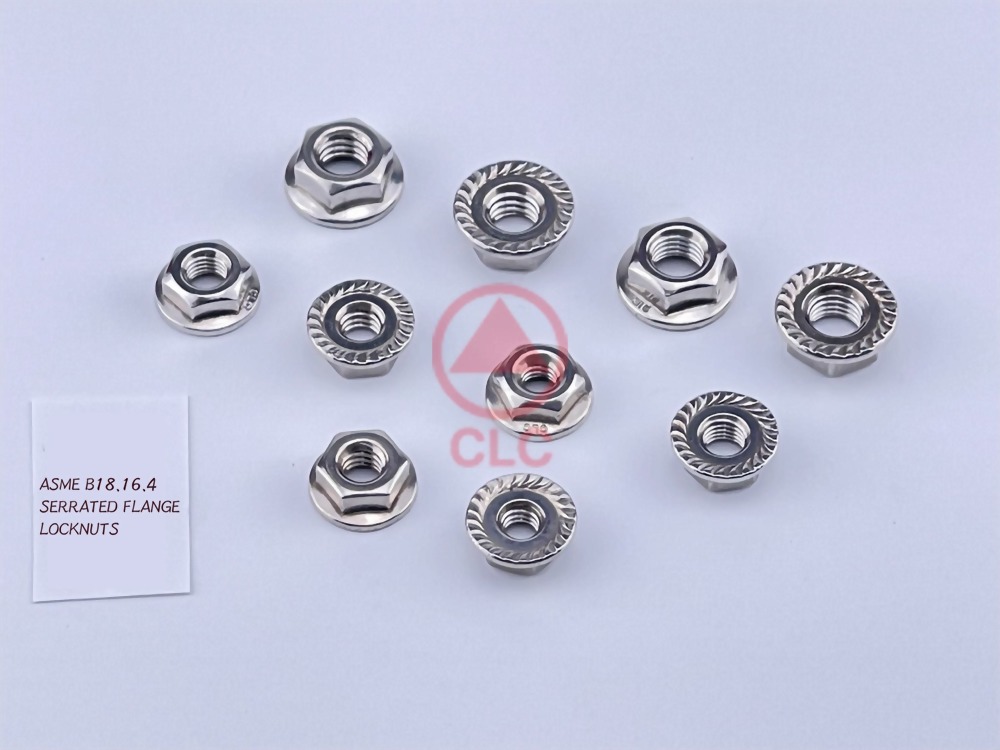

ASME B18.16.4 (Non-) Serrated Flange Locknuts
|
d |
UNC |
UNF |
s |
dc |
h |
|||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
|||
|
#6 |
32 |
40 |
0.302 |
0.312 |
0.408 |
0.422 |
0.156 |
0.171 |
|
#8 |
32 |
36 |
0.334 |
0.344 |
0.452 |
0.469 |
0.187 |
0.203 |
|
#10 |
24 |
32 |
0.365 |
0.375 |
0.480 |
0.500 |
0.203 |
0.219 |
|
#12 |
24 |
28 |
0.428 |
0.438 |
0.574 |
0.594 |
0.222 |
0.236 |
|
1/4 |
20 |
28 |
0.428 |
0.438 |
0.574 |
0.594 |
0.222 |
0.236 |
|
5/16 |
18 |
24 |
0.489 |
0.500 |
0.660 |
0.680 |
0.268 |
0.283 |
|
3/8 |
16 |
24 |
0.551 |
0.562 |
0.728 |
0.750 |
0.330 |
0.347 |
